日芯光伏科技有限公司（以下簡成日芯光伏）依托強大的技術研發實力和先進的自動化制造能力，為全球客戶提供性能卓越、品質優良、應用于大中型地面電站的CPV產品，并為地面應用的CPV發電系統提供從設計、研發、生產、銷售、安裝及服務的全方位整體解決方案。公司設計生產的高倍聚光發電模組效率接近30.4%，屬************水平。
過去，在沒有應用視覺與機器人自動化設備時，日芯光伏一直面臨著產能較低、產品人工對中精度低、效率低且人工成本高的問題。
當時，發電模組與透鏡的對中都是通過人工的方式，眼睛用時查看模組上Mark點的位置和透鏡上Mark點的位置，來手動調整透鏡位置，使模組Mark與透鏡Mark點重合，然后進行對中。其中的弊端是生產一個工件耗時較長，工件上Mark點的位置定義的不準，且人眼識別精度較低，導致最終生產出來的產品發電率不是很理想，且生產成本較高。
“那時候，發電模組的前期生產還是依賴于人工去完成。”日芯光伏產品研發工程師介紹說，“模組由機械定位，通過監控相機來調整相機鏡頭的焦距，直到芯片圖像清晰，來看模組中芯片的位置，并且在顯示屏幕上人工標記2個Mark點，分別為模組對角的2個芯片。監控相機固定不動，人工將透鏡搬到模組上面，然后重新調整相機鏡頭焦距，使相機重新看清楚透鏡2對角的聚光棱鏡，然后手動挪動透鏡，使2個棱鏡在屏幕上的位置與之前2個Mark點的位置重合，即完成對中工作，隨后進行人工涂裝密封、固定處理。”
日芯光伏產品研發工程師表示，此應用的******挑戰在于芯片模組與透鏡分別在同一位置的不同高度進行對中。
“監控相機為了要清晰看到芯片以及棱鏡的位置，不得不手動來回調試鏡頭的焦距，這就使得檢
測效率較低，而且誤差大”，現場作業人員說道。同時人工根據芯片的位置在屏幕上做的Mark點的位置無法量化，只能手動標記，誤差較大。
“這就加大了棱鏡位置的檢測難度”，日芯光伏產品研發工程師說道，“由于棱鏡本身材質的原因，在聚光作用下，可以改變光線的路線，這導致了人眼很難準確獲取到棱鏡的真實位置。”
采用當前的對中系統，自動化程度低、對中精度也無法提高，所有數據沒有量化，且數據都沒有實現上傳，無法進行產品質量的追溯，這對日芯光伏來說，是一直以來都急需解決和優化提高的問題。
這時，在光能行業有著諸多工程應用經驗的供應商向日芯光伏建議，采用機器視覺技術定位引導機器人來解決公司的檢測難題。推薦了康耐視公司VisionPro基于PC的視覺系統來完成該項引導工作，其采用先進的圖案校準和匹配工具，可以準確獲取產品上難以識別的特征點，配合四軸Denso機器人，只要產品的位置偏差在相機的視野范圍內，都可以精確的進行定位、引導。
“我們首先采購了一套康耐視VisionPro的視覺系統，配合另外采購的一臺4軸Denso機器人，成功代替并超越了人工對中的老設備。”日芯光伏的吳經理說道，“我們當前自動對中系統生成10套產品，人工對中位一套產品還尚未對中完成，最終生成出來的產品經過實際閃光測試，結果令我感到非常驚訝，VisionPro視覺系統引導對中出來的產品，居然比人眼對中生產出來的產品發電效果要高數十瓦。”
事實還證明，VisionPro視覺軟件能夠輕松識別光學透鏡上面的聚光棱鏡，哪怕經過折射后的棱鏡輪廓特征已經非常不明顯、對比度極低，其識別出來的精度可以達到5絲以內。“這套系統只需5S，檢測效果非常高。”日芯光伏的技術工程師在應用現場，介紹了自動化對中設備的檢測流程。

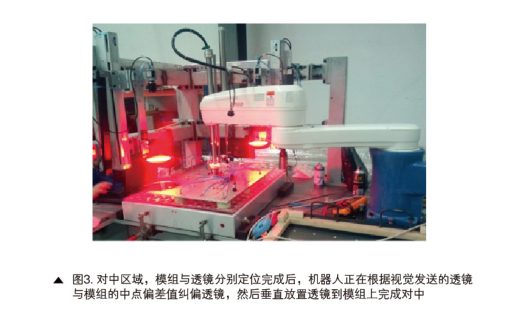

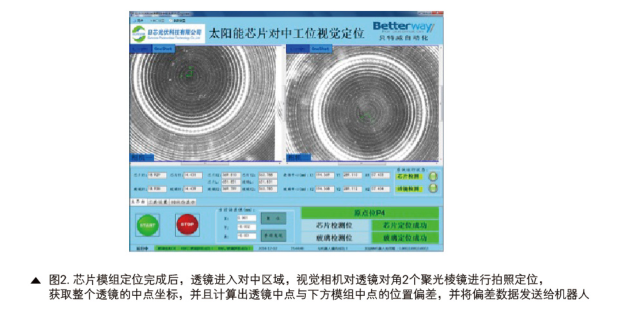

設備具體工作流程如下：人工將模組放在對中工位后，離開機器工作區域，按下啟動開關，之后模組被自動夾緊、固定；視覺系統控制2臺工業相機下降到模組拍照位（相機由2臺升降機器人帶動），分別對模組對角的芯片進行定位；然后回到Home點，給予機器人模組定位完成信號；機器人自動去棱鏡的放置位抓取一塊透鏡進入到視覺對中工作區域（即模組的上方），透鏡到位后停止；機器人給予視覺系統拍照信號；視覺系統控制2臺相機上升到透鏡牌照位，對透鏡對角的2塊聚光棱鏡進行定位；然后計算出棱鏡與模組的中心坐標偏差，發送給機器人進行糾偏；糾偏完成后，視覺系統再次拍照復檢，檢查是否糾偏到位，并且計算出糾偏后模組與透鏡的中點坐標偏差值；如果不在公差范圍內，機器人則再次糾偏，直至偏差值小于0.02mm，然后完后整個對中工作。
“2臺高精度視覺相機由2臺升降機器人垂直帶動，分別去獲取芯片模組與透鏡的中點坐標，全程自動化控制，高重復精度的機械運動，避免了其它人為誤差，減少了系統誤差，確保了生產的穩定性、高效率性以及高精度性。”日芯光伏的技術工程師對VisionPro視覺系統優異的工作性能給予了高度評價，“同時配合Denso機器人，完成實現了自動化生產，機器人自動上料，配合視覺糾偏，完后產品的自動化對中，進一步提高了生產效率、精度和自動化程度，同時大大減少了生產成本。”
在檢測現場，VisionPro視覺軟件強大的PatMax圖像匹配工具可以隨意找到任何想要找到的特征，無論是對比度降低、還是部分特征被隱藏（超出視野），又或者是光線有變化，都能識別到透鏡上的聚光棱鏡，而且采用亞像素的技術，理論精度可以達到1/40個像素，大大提高了設備的對中精度。
另外，利用VisionPro軟件開發好的標準以太網TCP/IP通訊接口，可以直接跟Denso機器人交互結果信息和拍照信號，而不需要二次開發或者購買第三方軟件授權。
“同時，經過二次開發后的VisionPro軟件，通過視覺工具調試接口，我們可以快速學習并且掌握如何調試視覺VPP文件，”日芯光伏的吳經理指出，“這樣后期即使公司的產品品種改變了，工程師也可以快速的重新完后視覺文件的修改，而不需要視覺廠家來修改底層代碼了，十分利于后期維護。”
日芯光伏采用康耐視基于VisionPro的PC-Base視覺系統后，成功解決了生產效率低、生產成本高、產品發電率相對較低的問題。
“采用康耐視先進的視覺對中系統，讓我們的機器人更加靈活，就像是一臺有了眼睛的機器人，但是比人工又要精準和高效了很多，”日芯光伏的吳經理最后總結到，“VisionPro軟件強大的圖像處理工具，讓產品識別率達到99%以上，只要來料位置在相機的視野范圍內，視覺系統總是可以準確獲取到我想要的輪廓特征，從而可以高效、一次性的完成對中功能，大大提高了公司產能。同時它的簡便操作性也節約了不少后期維護成本，要知道，我們產品在研發階段的時候，工藝隨時可能會更改！”
